使用 Emacs 创建 OAuth 2.0 的 UML 序列图

Peter Mosmans 的头像

·

·

·

5,882 次阅读

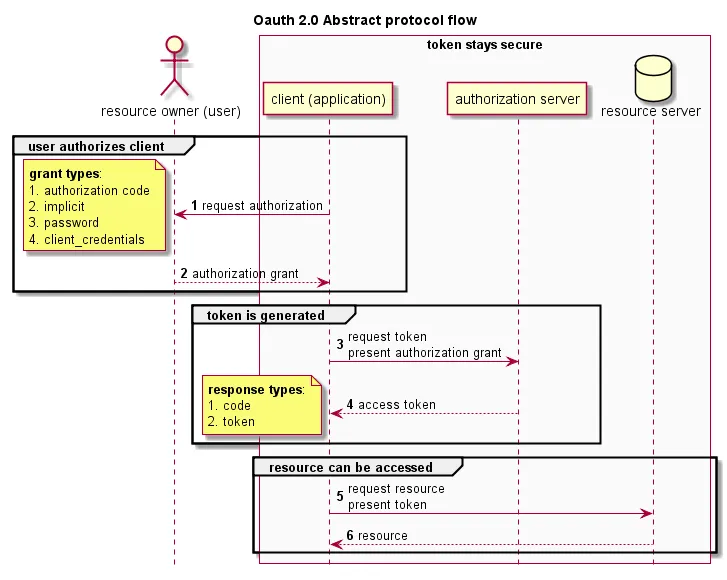

OAuth 2.0 abstract protocol flow

看起来 OAuth 2.0 框架 已经越来越广泛地应用于 web (和 移动) 应用。太棒了!

虽然协议本身并不复杂,但有很多的使用场景、流程和实现可供选择。正如生活中的大多数事物一样,魔鬼在于细节之中。

在审查 OAuth 2.0 实现或编写渗透测试报告时我习惯画出 UML 图。这方便让人理解发生了什么事情,并发现潜在的问题。毕竟,一图抵千言。

使用基于 GPL 开源协议 Emacs 编辑器来实现,再加上基于 GPL 开源协议的工具 PlantUML (也可以选择基于 Eclipse Public 协议的 Graphviz) 很容易做到这一点。

Emacs 是世界上最万能的编辑器。在这种场景中,我们用它来编辑文本,并自动将文本转换成图片。PlantUML 是一个允许你用人类可读的文本来写 UML 并完成该转换的工具。Graphviz 是一个可视化的软件,这里我们可以用它来显示图片。

下载 预先编译好了的 PlantUML jar 文件Emacs 还可以选择下载并安装 Graphviz

安装并启动 Emacs,然后将下面 Lisp 代码(实际上是配置)写入你的启动文件中(~/.emacs.d/init.d),这段代码将会:

  • 配置 org 模式(一种用来组织并编辑文本文件的模式)来使用 PlantUML
  • plantuml 添加到可识别的 “org-babel” 语言中(这让你可以在文本文件中执行源代码)
  • 将 PlantUML 代码标注为安全的,从而允许执行
  • 自动显示生成的结果图片
;; tell org-mode where to find the plantuml JAR file (specify the JAR file)
(setq org-plantuml-jar-path (expand-file-name "~/plantuml.jar"))

;; use plantuml as org-babel language
(org-babel-do-load-languages 'org-babel-load-languages '((plantuml . t)))

;; helper function
(defun my-org-confirm-babel-evaluate (lang body)
"Do not ask for confirmation to evaluate code for specified languages."
(member lang '("plantuml")))

;; trust certain code as being safe
(setq org-confirm-babel-evaluate 'my-org-confirm-babel-evaluate)

;; automatically show the resulting image
(add-hook 'org-babel-after-execute-hook 'org-display-inline-images)

如果你还没有启动文件,那么将该代码加入到 ~/.emacs.d/init.el 文件中然后重启 Emacs。

提示:Control-c Control-f 可以让你创建/打开(新)文件。Control-x Control-s 保存文件,而 Control-x Control-c 退出 Emacs。

这就结了!

要测试该配置,可以创建/打开(Control-c Control-f)后缀为 .org 的文件,例如 test.org。这会让 Emacs 切换到 org 模式并识别 “org-babel” 语法。

输入下面代码,然后在代码中输入 Control-c Control-c 来测试是否安装正常:

#+BEGIN_SRC plantuml :file test.png
@startuml
version
@enduml
#+END_SRC

一切顺利的话,你会在 Emacs 中看到文本下面显示了一张图片。

注意:

要快速插入类似 #+BEGIN_SRC#+END_SRC 这样的代码片段,你可以使用内置的 Easy Templates 系统:输入 <s 然后按下 TAB,它就会自动为你插入模板。

还有更复杂的例子,下面是生成上面图片的 UML 源代码:

#+BEGIN_SRC plantuml :file t:/oauth2-abstract-protocol-flow.png
@startuml
hide footbox
title Oauth 2.0 Abstract protocol flow
autonumber
actor user as "resource owner (user)"
box "token stays secure" #FAFAFA
participant client as "client (application)"
participant authorization as "authorization server"
database resource as "resource server"
end box

group user authorizes client
client -> user : request authorization
note left
**grant types**:
# authorization code
# implicit
# password
# client_credentials
end note
user --> client : authorization grant
end

group token is generated
client -> authorization : request tokennpresent authorization grant
authorization --> client :var: access token
note left
**response types**:
# code
# token
end note
end group

group resource can be accessed
client -> resource : request resourcenpresent token
resource --> client : resource
end group
@enduml
#+END_SRC

你难道会不喜欢 Emacs 和开源工具的多功能性吗?
