在本系列的 第一 和 第二 部分中讨论的大多数示例都是以某种方式闪烁的 LED。起初它可能很有趣，但是一段时间后变得有些无聊。让我们做些更有趣的事情……
…让我们点亮更多的 LED！
WS281x LED

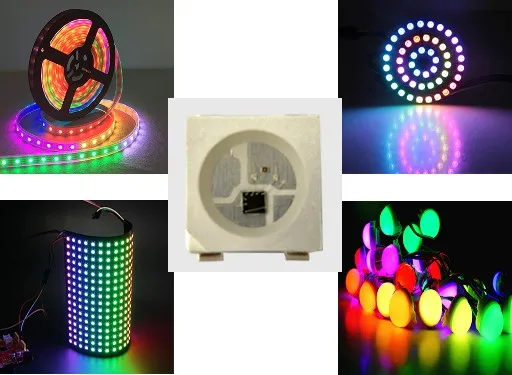

WS281x RGB LED（及其克隆品）非常受欢迎。你可以以单个元素购买、链成长条或组装成矩阵、环或其他形状。
它们可以串联连接，基于这个事实，你可以只用 MCU 的单个引脚就可以控制一个很长的 LED 灯条。不幸的是，它们的内部控制器使用的物理协议不能直接适用于你在 MCU 中可以找到的任何外围设备。你必须使用 位脉冲 或以特殊方式使用可用的外设。
哪种可用的解决方案最有效取决于同时控制的 LED 灯条数量。如果你必须驱动 4 到 16 个灯条，那么最有效的方法是 使用定时器和 DMA（请不要忽略这篇文章末尾的链接）。
如果只需要控制一个或两个灯条，请使用可用的 SPI 或 UART 外设。对于 SPI，你只能在发送的一个字节中编码两个 WS281x 位。由于巧妙地使用了起始位和停止位，UART 允许更密集的编码：每发送一个字节 3 位。
我在 此站点 上找到了有关 UART 协议如何适用于 WS281x 协议的最佳解释。如果你不懂波兰语，这里是 英文翻译。
基于 WS281x 的 LED 仍然是最受欢迎的，但市场上也有 SPI 控制的 LED：APA102、SK9822。关于它们的三篇有趣的文章在这里：1、2、3。
LED 环

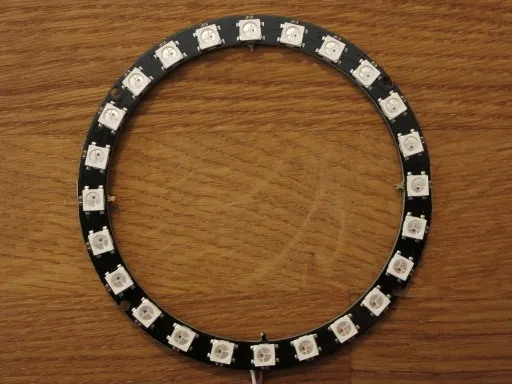

市场上有许多基于 WS2812 的环。我有一个这样的：
它具有 24 个可单独寻址的 RGB LED（WS2812B），并暴露出四个端子：GND、5V、DI 和 DO。通过将 DI（数据输入）端子连接到上一个的 DO（数据输出）端子，可以链接更多的环或其他基于 WS2812 的东西。

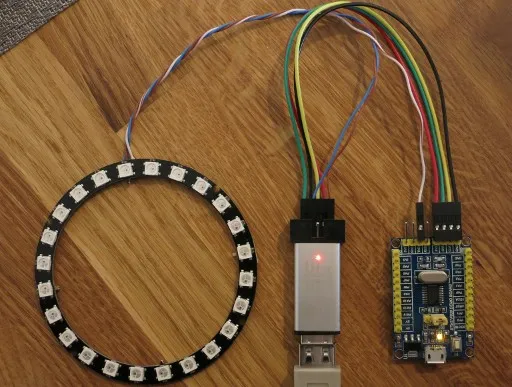

让我们将这个环连接到我们的 STM32F030 板上。我们将使用基于 UART 的驱动程序，因此 DI 应连接到 UART 接头连接器上的 TXD 引脚。 WS2812B LED 需要至少 3.5V 的电源。 24 个 LED 会消耗大量电流，因此在编程/调试期间，最好将环上的 GND 和 5V 端子直接连接到 ST-LINK 编程器上可用的 GND 和 5V 引脚：

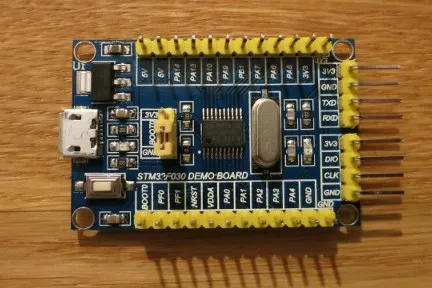

我们的 STM32F030F4P6 MCU 和整个 STM32 F0、F3、F7、L4 系列具有 F1、F4、L1 MCU 不具备的一项重要功能：它可以反转 UART 信号，因此我们可以将环直接连接到 UART TXD 引脚。如果你不知道我们需要这种反转，那么你可能没有读过我上面提到的 文章。
因此，你不能以这种方式使用流行的 Blue Pill 或 STM32F4-DISCOVERY。使用其 SPI 外设或外部反相器。有关使用 SPI 的 NUCLEO-F411RE，请参见 圣诞树灯 项目作为 UART + 逆变器的示例或 WS2812示例。
顺便说一下，大多数 DISCOVERY 板可能还有一个问题：它们在 VDD = 3V 而不是 3.3V 的情况下工作。 对于高 DI，WS281x 至少要求电源电压 * 0.7。如果是 5V 电源，则为 3.5V；如果是 4.7V 电源，则为 3.3V；可在 DISCOVERY 的 5V 引脚上找到。如你所见，即使在我们的情况下，第一个 LED 的工作电压也低于规格 0.2V。对于 DISCOVERY 板，如果供电 4.7V，它将工作在低于规格的 0.3V 下；如果供电 5V，它将工作在低于规格 0.5V 下。
让我们结束这段冗长的介绍并转到代码：
package main
import (
"delay"
"math/rand"
"rtos"
"led"
"led/ws281x/wsuart"
"stm32/hal/dma"
"stm32/hal/gpio"
"stm32/hal/irq"
"stm32/hal/system"
"stm32/hal/system/timer/systick"
"stm32/hal/usart"
)
var tts *usart.Driver
func init() {
system.SetupPLL(8, 1, 48/8)
systick.Setup(2e6)
gpio.A.EnableClock(true)
tx := gpio.A.Pin(9)
tx.Setup(&gpio.Config{Mode: gpio.Alt})
tx.SetAltFunc(gpio.USART1_AF1)
d := dma.DMA1
d.EnableClock(true)
tts = usart.NewDriver(usart.USART1, d.Channel(2, 0), nil, nil)
tts.Periph().EnableClock(true)
tts.Periph().SetBaudRate(3000000000 / 1390)
tts.Periph().SetConf2(usart.TxInv)
tts.Periph().Enable()
tts.EnableTx()
rtos.IRQ(irq.USART1).Enable()
rtos.IRQ(irq.DMA1_Channel2_3).Enable()
}
func main() {
var rnd rand.XorShift64
rnd.Seed(1)
rgb := wsuart.GRB
strip := wsuart.Make(24)
black := rgb.Pixel(0)
for {
c := led.Color(rnd.Uint32()).Scale(127)
pixel := rgb.Pixel(c)
for i := range strip {
strip[i] = pixel
tts.Write(strip.Bytes())
delay.Millisec(40)
}
for i := range strip {
strip[i] = black
tts.Write(strip.Bytes())
delay.Millisec(20)
}
}
}
func ttsISR() {
tts.ISR()
}
func ttsDMAISR() {
tts.TxDMAISR()
}
//c:__attribute__((section(".ISRs")))
var ISRs = [...]func(){
irq.USART1: ttsISR,
irq.DMA1_Channel2_3: ttsDMAISR,
}
导入部分
与前面的示例相比，导入部分中的新内容是 rand/math 包和带有 led/ws281x 子树的 led 包。 led 包本身包含 Color 类型的定义。 led/ws281x/wsuart 定义了 ColorOrder、Pixel 和 Strip 类型。
我想知道如何使用 image/color 中的 Color 或 RGBA 类型，以及如何以它将实现 image.Image 接口的方式定义 Strip。 但是由于使用了 gamma 校正 和 大开销的 color/draw 包，我以简单的方式结束：
type Color uint32
type Strip []Pixel
使用一些有用的方法。然而，这种情况在未来可能会改变。
init 函数
init 函数没有太多新颖之处。 UART 波特率从 115200 更改为 3000000000/1390 ≈ 2158273，相当于每个 WS2812 位 1390 纳秒。 CR2 寄存器中的 TxInv 位设置为反转 TXD 信号。
main 函数
XorShift64 伪随机数生成器用于生成随机颜色。 XORSHIFT 是目前由 math/rand 包实现的唯一算法。你必须使用带有非零参数的 Seed 方法显式初始化它。
rgb 变量的类型为 wsuart.ColorOrder，并设置为 WS2812 使用的 GRB 颜色顺序（WS2811 使用 RGB 顺序）。然后用于将颜色转换为像素。
wsuart.Make(24) 创建 24 像素的初始化条带。它等效于：
strip := make(wsuart.Strip, 24)
strip.Clear()
其余代码使用随机颜色绘制类似于 “Please Wait…” 微调器的内容。
strip 切片充当帧缓冲区。 tts.Write(strip.Bytes()) 将帧缓冲区的内容发送到环。
中断
该程序由处理中断的代码组成，与先前的 UART 示例 中的代码相同。
让我们编译并运行：
$ egc
$ arm-none-eabi-size cortexm0.elf
text data bss dec hex filename
14088 240 204 14532 38c4 cortexm0.elf
$ openocd -d0 -f interface/stlink.cfg -f target/stm32f0x.cfg -c 'init; program cortexm0.elf; reset run; exit'
我跳过了 openocd 的输出。下面的视频显示了该程序的工作原理：
让我们做些有用的事情…
在 第一部分 的开头，我曾问过：“Go 能深入到多低层，而还能做一些有用的事情？”。 我们的 MCU 实际上是一种低端设备（8 比特的人可能会不同意我的看法），但到目前为止，我们还没有做任何有用的事情。
所以… 让我们做些有用的事情… 让我们做个时钟！
在互联网上有许多由 RGB LED 构成的时钟示例。让我们用我们的小板子和 RGB 环制作自己的时钟。我们按照下面的描述更改先前的代码。
导入部分
删除 math/rand 包，然后添加 stm32/hal/exti。
全局变量
添加两个新的全局变量：btn 和 btnev：
var (
tts *usart.Driver
btn gpio.Pin
btnev rtos.EventFlag
)
它们将用来处理那些用于设置时钟的 “按钮”。我们的板子除了重置之外没有其他按钮，但是如果没有它，我们仍然可以通过某种方式进行管理。
init 函数
将这段代码添加到 init 函数：
btn = gpio.A.Pin(4)
btn.Setup(&gpio.Config{Mode: gpio.In, Pull: gpio.PullUp})
ei := exti.Lines(btn.Mask())
ei.Connect(btn.Port())
ei.EnableFallTrig()
ei.EnableRiseTrig()
ei.EnableIRQ()
rtos.IRQ(irq.EXTI4_15).Enable()
在内部 上拉电阻 启用的情况下，将 PA4 引脚配置为输入。它已连接至板载 LED，但这不会妨碍任何事情。更重要的是它位于 GND 引脚旁边，所以我们可以使用任何金属物体来模拟按钮并设置时钟。作为奖励，我们还有来自板载 LED 的其他反馈。
我们使用 EXTI 外设来跟踪 PA4 状态。它被配置为在发生任何更改时都会产生中断。
btnWait 函数
定义一个新的辅助函数：
func btnWait(state int, deadline int64) bool {
for btn.Load() != state {
if !btnev.Wait(1, deadline) {
return false // timeout
}
btnev.Reset(0)
}
delay.Millisec(50) // debouncing
return true
}
它等待 “按钮” 引脚上的指定状态，但只等到最后期限出现。这是稍微改进的轮询代码：
for btn.Load() != state {
if rtos.Nanosec() >= deadline {
// timeout
}
}
我们的 btnWait 函数不是忙于等待 state 或 deadline，而是使用 rtos.EventFlag 类型的 btnev 变量休眠，直到有事情发生。你当然可以使用通道而不是 rtos.EventFlag，但是后者便宜得多。
main 函数
我们需要全新的 main 函数：
func main() {
rgb := wsuart.GRB
strip := wsuart.Make(24)
ds := 4 * 60 / len(strip) // Interval between LEDs (quarter-seconds).
adjust := 0
adjspeed := ds
for {
qs := int(rtos.Nanosec() / 25e7) // Quarter-seconds since reset.
qa := qs + adjust
qa %= 12 * 3600 * 4 // Quarter-seconds since 0:00 or 12:00.
hi := len(strip) * qa / (12 * 3600 * 4)
qa %= 3600 * 4 // Quarter-seconds in the current hour.
mi := len(strip) * qa / (3600 * 4)
qa %= 60 * 4 // Quarter-seconds in the current minute.
si := len(strip) * qa / (60 * 4)
hc := led.Color(0x550000)
mc := led.Color(0x005500)
sc := led.Color(0x000055)
// Blend the colors if the hands of the clock overlap.
if hi == mi {
hc |= mc
mc = hc
}
if mi == si {
mc |= sc
sc = mc
}
if si == hi {
sc |= hc
hc = sc
}
// Draw the clock and write to the ring.
strip.Clear()
strip[hi] = rgb.Pixel(hc)
strip[mi] = rgb.Pixel(mc)
strip[si] = rgb.Pixel(sc)
tts.Write(strip.Bytes())
// Sleep until the button pressed or the second hand should be moved.
if btnWait(0, int64(qs+ds)*25e7) {
adjust += adjspeed
// Sleep until the button is released or timeout.
if !btnWait(1, rtos.Nanosec()+100e6) {
if adjspeed < 5*60*4 {
adjspeed += 2 * ds
}
continue
}
adjspeed = ds
}
}
}
我们使用 rtos.Nanosec 函数代替 time.Now 来获取当前时间。这样可以节省大量的闪存，但也使我们的时钟变成了不知道日、月、年的老式设备，最糟糕的是它无法处理夏令时的变化。
我们的环有 24 个 LED，因此秒针的显示精度可以达到 2.5 秒。为了不牺牲这种精度并获得流畅的运行效果，我们使用 1/4 秒作为基准间隔。半秒就足够了，但四分之一秒更准确，而且与 16 和 48 个 LED 配合使用也很好。
红色、绿色和蓝色分别用于时针、分针和秒针。这允许我们使用简单的“逻辑或操作”进行颜色混合。我们 Color.Blend 方法可以混合任意颜色，但是我们闪存不多，所以我们选择最简单的解决方案。
我们只有在秒针移动时才重画时钟。
btnWait(0, int64(qs+ds)*25e7)
上面的这行代码等待的正是那一刻，或者是按钮的按下。
每按一下按钮就会把时钟向前调一调。按住按钮一段时间会加速调整。
中断
定义新的中断处理程序：
func exti4_15ISR() {
pending := exti.Pending() & 0xFFF0
pending.ClearPending()
if pending&exti.Lines(btn.Mask()) != 0 {
btnev.Signal(1)
}
}
并将 irq.EXTI4_15: exti4_15ISR 条目添加到 ISR 数组。
该处理程序（或中断服务程序）处理 EXTI4_15 IRQ。 Cortex-M0 CPU 支持的 IRQ 明显少于其较大的同类兄弟处理器，因此你经常可以看到一个 IRQ 被多个中断源共享。在我们的例子中，一个 IRQ 由 12 个 EXTI 线共享。
exti4_15ISR 读取所有挂起的位，并从中选择 12 个更高的有效位。接下来，它清除 EXTI 中选中的位并开始处理它们。在我们的例子中，仅检查第 4 位。 btnev.Signal(1) 引发 btnev.Wait(1, deadline) 唤醒并返回 true。
你可以在 Github 上找到完整的代码。让我们来编译它：
$ egc
$ arm-none-eabi-size cortexm0.elf
text data bss dec hex filename
15960 240 216 16416 4020 cortexm0.elf
这里所有的改进只得到 184 个字节。让我们再次重新构建所有内容，但这次在 typeinfo 中不使用任何类型和字段名：
$ cd $HOME/emgo
$ ./clean.sh
$ cd $HOME/firstemgo
$ egc -nf -nt
$ arm-none-eabi-size cortexm0.elf
text data bss dec hex filename
15120 240 216 15576 3cd8 cortexm0.elf
现在，有了千字节的空闲空间，你可以改进一些东西。让我们看看它是如何工作的：
我不知道我是怎么精确打到 3:00 的！？
以上就是所有内容！在第 4 部分（本系列的结束）中，我们将尝试在 LCD 上显示一些内容。（LCTT 译注：然而烂尾了，第三篇写于 2018 年，整个博客当年就停更了。）
