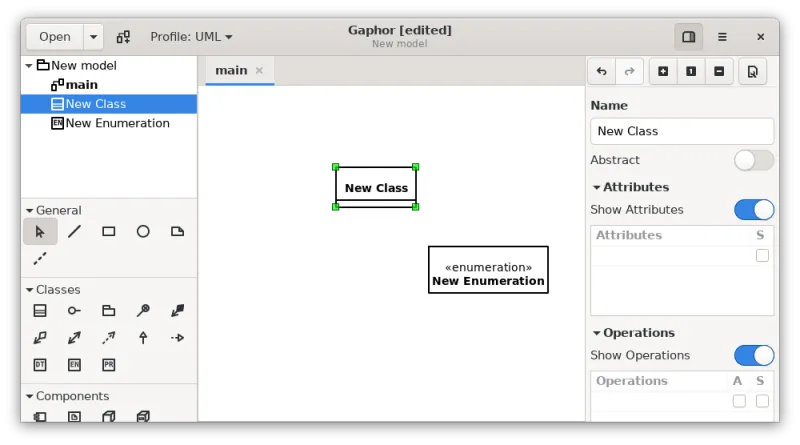

Gaphor：开源的图形化建模工具

Gaphor 是一个自由开源的建模应用，支持各种建模语言，如 UML、SysML、RAAML 和 C4。

不知道“ 建模语言 modeling language ”这个词？基本上，它是一组可以用来创建设计和构造结构的指令。它可以是文字的，也可以是图形的。

图形化的更容易看，也更容易弄清楚项目的各个组成部分是如何相互关联的。

你见过流程图或顺序图吗？那些也是一种最简单形式的图形建模。

有各种建模语言，它们被用于软件开发、系统工程、物理学、项目管理等方面。

Gaphor 使用 UML、SysML 和 RAAML OMG 标准。它还包括对 C4 模型的支持，用于软件架构的可视化。

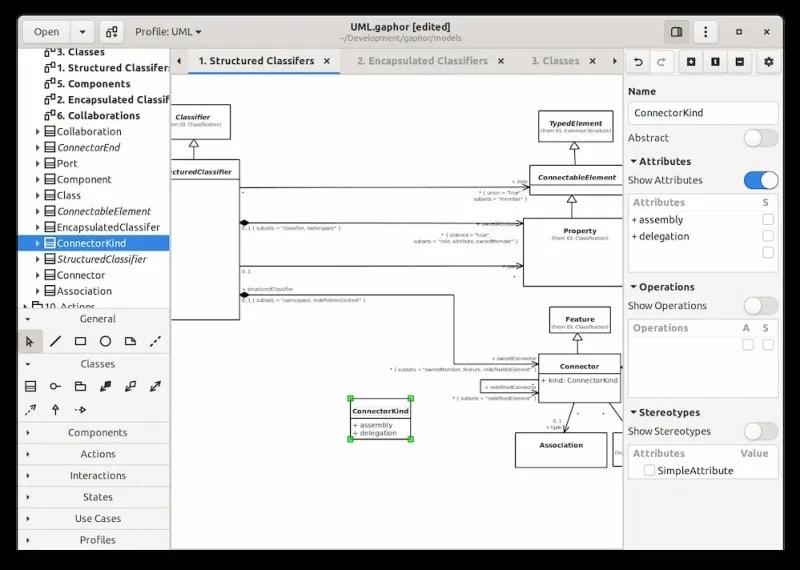

它不仅仅是一个绘图工具。它实现了一个完全兼容的 UML 2 数据模型。你可以用 Gaphor 创建高度复杂的模型。

用 Python 编写的 Gaphor 在 Apache 2 许可证下是完全开源的。你可以在其 GitHub 仓库找到它的所有源代码。它是一个跨平台的工具，可以安装在 Linux、Windows 和 macOS 上。

你可以以 PDF、PNG、SVG 和 XML 格式导出你的图表。你还可以插入一个代码生成器。

Gaphor 网站提到它有深色模式，但我在下载的 AppImage 版本中没有看到任何选项可以启用它。

Arch 用户可以在 AUR 中找到 Gaphor。对于其他发行版，你可以选择 AppImage 和 Flatpak。

你可以从其下载页面下载 AppImage。

如果你想使用 Flatpak 版本，请先添加 Flathub 仓库：

flatpak remote-add --user --if-not-exists flathub https://dl.flathub.org/repo/flathub.flatpakrepo

然后再安装它：

flatpak install --user flathub org.gaphor.Gaphor

由于 Gaphor 本质上是一个 Python 应用，你也可以使用 Pip 安装它。

pip install gaphor

当我还是一名软件工程师工作时，我使用 UML 和序列图。在过去的几年里，我没有使用它。看看 Gaphor，我认为如果你必须为你的项目创建 UML 和其他图表，它是一个相当不错的应用。

欢迎试一试，并在评论中分享你的经验。
