Kubernetes 部署的可视化地图

通过查看创建一个吊舱或一个部署时的 10 个步骤，可以更好地了解 Kubernetes。

当你在 Kubernetes 上使用容器时，你经常把应用程序组合在一个 吊舱 pod 中。当你把一个容器或一个吊舱发布到生产环境中时，它被称为一个 部署 deployment 。如果你每天甚至每周都在使用 Kubernetes，你可能已经这样做过几百次了，但你有没有想过，当你创建一个吊舱或一个部署时到底会发生什么？

我发现在高层次上了解事件链条是有帮助的。当然，你不一定要理解它。即使你不知道为什么，它仍然在工作。我不打算列出每一件发生的小事，但我的目标是涵盖所有重要的事情。

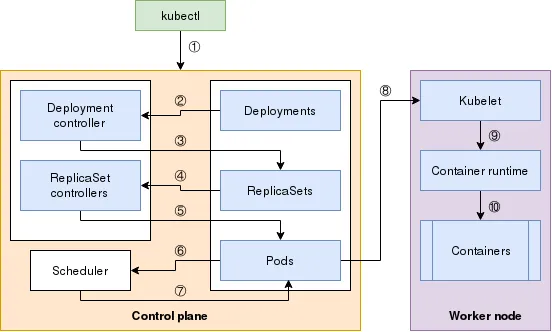

这里有一张 Kubernetes 不同组件如何互动的视觉地图。

你可能注意到，在上图中，我没有包括 etcd。API 服务器是唯一能够直接与 etcd 对话的组件，而且只有它能够对 etcd 进行修改。因此，你可以认为 etcd 在这张图中存在于（隐藏的）API 服务器后面。

另外，我在这里只讲到了两个主要的控制器（ 部署控制器 Deployment controller 和 复制集控制器 ReplicaSet controller ）。其他的控制器的工作方式类似。

下面的步骤描述了当你执行 kubectl create 命令时会发生什么。

步骤 1

当你使用 kubectl create 命令时，一个 HTTP POST 请求被发送到 API 服务器，其中包含部署清单。API 服务器将其存储在 etcd 数据存储中，并返回一个响应给 kubectl。

步骤 2 和 3

API 服务器有一个观察机制，所有观察它的客户都会得到通知。客户端通过打开与 API 服务器的 HTTP 连接来观察变化，API 服务器会流式地发出通知。其中一个客户端是部署控制器。部署控制器检测到一个 部署 Deployment 对象，它用部署的当前规格创建一个 复制集 ReplicaSet 。该资源被送回 API 服务器，并存储在 etcd 数据存储中。

步骤 4 和 5

与上一步类似，所有观察者都会收到关于 API 服务器中的变化的通知。这一次，复制集控制器会接收这一变化。该控制器了解所需的副本数量和对象规格中定义的吊舱选择器，创建吊舱资源，并将这些信息送回 API 服务器，存储在 etcd 数据存储中。

步骤 6 和 7

Kubernetes 现在拥有运行吊舱所需的所有信息，但吊舱应该在哪个节点上运行？ 调度器 Scheduler 观察那些还没有分配到节点的吊舱，并开始对所有节点进行过滤和排序，以选择最佳节点来运行吊舱。一旦节点被选中，该信息将被添加到吊舱规格中。而且它被送回 API 服务器并存储在 etcd 数据存储中。

步骤 8、9 和 10

到目前为止的所有步骤都发生在 控制平面 control plane 本身。 工作节点 worker node 还没有做任何工作。不过，吊舱的创建并不是由控制平面处理的。相反，在所有节点上运行的 kubelet 服务观察 API 服务器中的吊舱规格，以确定它是否需要创建任何吊舱。在调度器选择的节点上运行的 kubelet 服务获得吊舱规格，并指示工作节点上的容器运行时创建容器。这时就会下载一个容器镜像（如果它还不存在的话），容器就会实际开始运行。

理解 Kubernetes 的部署

对这个一般流程的理解可以帮助你理解 Kubernetes 中的许多事件。考虑一下 Kubernetes 中的 守护进程集 DaemonSet 或 状态集 StatefulSet 。除了使用不同的控制器外，吊舱的创建过程是一样的。

课后作业：如果部署被修改为有三个应用程序的副本，导致创建吊舱的事件链条会是什么样子？你可以参考图表或列出的步骤，但你肯定有你需要弄清楚的知识。知识就是力量，你现在有了了解 Kubernetes 的一个重要组成部分。

---
