想玩路由器吗?使用 Quagga 将你的 CentOS 变成 OSPF 路由器

Sarmed Rahman 的头像

·

·

·

40,747 次阅读

Quagga是一个开源路由软件套件,可以将Linux变成支持如RIP、OSPF、BGP和IS-IS等主要路由协议的路由器。它具有对IPv4和IPv6的完整支持,并支持路由/前缀过滤。Quagga可以是你生命中的救星,以防你的生产路由器一旦宕机,而你没有备用的设备而只能等待更换。通过适当的配置,Quagga甚至可以作为生产路由器。

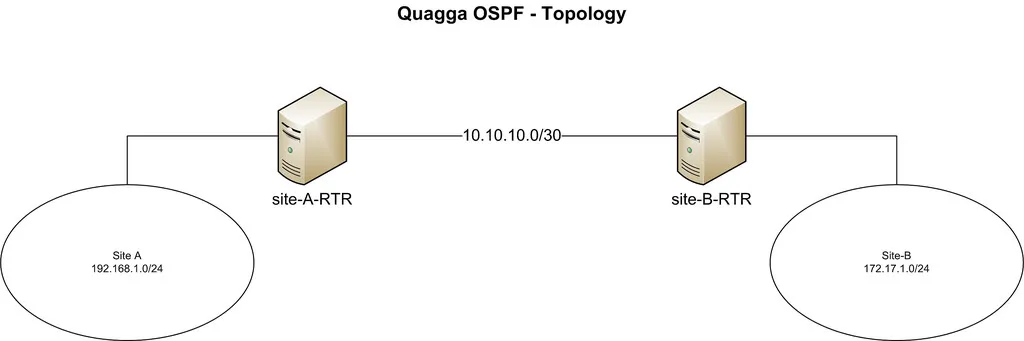

本教程中,我们将连接假设之间具有专线连接的两个分支机构网络(例如,192.168.1.0/24和172.17.1.0/24)。

我们的CentOS位于所述专用链路的两端。两台主机名分别设置为“site-A-RTR”和“site-B-RTR’。下面是IP地址的详细信息。

  • Site-A: 192.168.1.0/24
  • Site-B: 172.16.1.0/24
  • 两个 Linux 路由器之间的对等网络: 10.10.10.0/30

Quagga包括了几个协同工作的守护进程。在本教程中,我们将重点建立以下守护进程。

  1. Zebra: 核心守护进程,负责内核接口和静态路由。
  2. Ospfd: IPv4 OSPF 守护进程。

在CentOS上安装Quagga

我们使用yum安装Quagga。

# yum install quagga

在CentOS7,SELinux默认会阻止quagga将配置文件写到/usr/sbin/zebra。这个SELinux策略会干扰我们接下来要介绍的安装过程,所以我们要禁用此策略。对于这一点,无论是关闭SELinux(这里不推荐),还是如下启用“zebrawriteconfig”都可以。如果你使用的是CentOS 6的请跳过此步骤。

# setsebool -P zebra_write_config 1

如果没有做这个修改,在我们尝试在Quagga命令行中保存配置的时候看到如下错误。

Can't open configuration file /etc/quagga/zebra.conf.OS1Uu5.

安装完Quagga后,我们要配置必要的对等IP地址,并更新OSPF设置。Quagga自带了一个命令行称为vtysh。vtysh里面用到的Quagga命令与主要的路由器厂商如思科和Juniper是相似的。

步骤 1: 配置 Zebra

我们首先创建Zebra配置文件,并启用Zebra守护进程。

# cp /usr/share/doc/quagga-XXXXX/zebra.conf.sample /etc/quagga/zebra.conf
# service zebra start
# chkconfig zebra on

启动vtysh命令行:

# vtysh

首先,我们为Zebra配置日志文件。输入下面的命令进入vtysh的全局配置模式:

site-A-RTR# configure terminal

指定日志文件位置,接着退出模式:

site-A-RTR(config)# log file /var/log/quagga/quagga.log
site-A-RTR(config)# exit

永久保存配置:

site-A-RTR# write

接下来,我们要确定可用的接口并按需配置它们的IP地址。

site-A-RTR# show interface
Interface eth0 is up, line protocol detection is disabled
. . . . .
  inet 10.10.10.1/30 broadcast 10.10.10.3
. . . . .
Interface eth1 is up, line protocol detection is disabled
. . . . .
  inet 192.168.1.1/24 broadcast 192.168.1.255
. . . . .
Interface      Status  Protocol  Description
eth0           up      unknown   to-site-B
eth1           up      unknown   to-site-A-LAN

永久保存配置:

site-A-RTR(config-if)# do write

在site-B上重复上面配置IP地址的步骤。

如果一切顺利,你应该可以在site-A的服务器上ping通site-B上的对等IP地址10.10.10.2了。

注意:一旦Zebra的守护进程启动了,在vtysh命令行中的任何改变都会立即生效。因此没有必要在更改配置后重启Zebra守护进程。

步骤 2: 配置OSPF

我们首先创建OSPF配置文件,并启动OSPF守护进程:

# cp /usr/share/doc/quagga-XXXXX/ospfd.conf.sample /etc/quagga/ospfd.conf
# service ospfd start
# chkconfig ospfd on

现在启动vtysh命令行来继续OSPF配置:

# vtysh

输入路由配置模式:

site-A-RTR# configure terminal
site-A-RTR(config)# router ospf

可选配置路由id:

site-A-RTR(config-router)# router-id 10.10.10.1

添加在OSPF中的网络:

site-A-RTR(config-router)# network 10.10.10.0/30 area 0
site-A-RTR(config-router)# network 192.168.1.0/24 area 0

永久保存配置:

site-A-RTR(config-router)# do write

在site-B上重复和上面相似的OSPF配置:

site-B-RTR(config-router)# network 10.10.10.0/30 area 0
site-B-RTR(config-router)# network 172.16.1.0/24 area 0
site-B-RTR(config-router)# do write

OSPF的邻居现在应该启动了。只要ospfd在运行,通过vtysh的任何OSPF相关配置的改变都会立即生效而不必重启ospfd。

下一节,我们会验证我们的Quagga设置。

验证

1. 通过ping测试

首先你应该可以从site-A ping同site-B的LAN子网。确保你的防火墙没有阻止ping的流量。

[root@site-A-RTR ~]# ping 172.16.1.1 -c 2

2. 检查路由表

必要的路由应该同时出现在内核与Quagga理由表中。

[root@site-A-RTR ~]# ip route
[root@site-A-RTR ~]# vtysh
site-A-RTR# show ip route

via: http://xmodulo.com/turn-centos-box-into-ospf-router-quagga.html

作者:Sarmed Rahman 译者:geekpi 校对:wxy

本文由 LCTT 原创翻译,Linux中国 荣誉推出
