在 iSCSI Target 服务器中使用LVM创建和设置LUN（二）

LUN是逻辑单元号，它与iSCSI存储服务器共享。iSCSI 目标器通过TCP/IP网络共享它的物理驱动器给发起程序（initiator）。这些来自一个大型存储（SAN：Storage Area Network）的驱动器集合称作LUN。在真实环境中LUN是在LVM中定义的，因为它可以按需扩展。

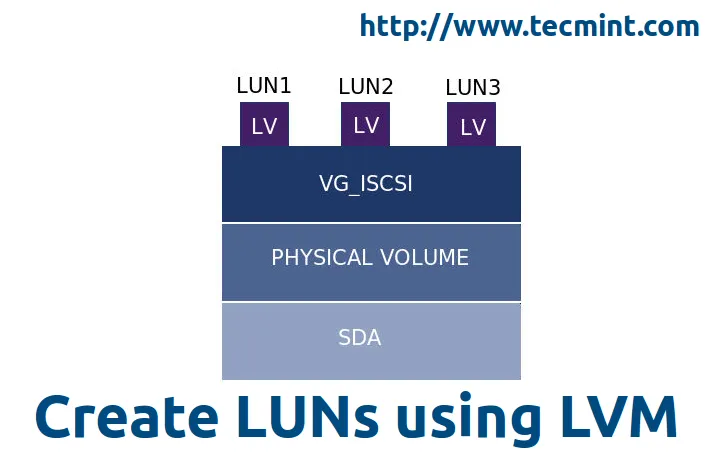

在目标器中使用 LVM 创建 LUN

为什么使用LUN？

LUN用于存储，SAN存储大多数由LUN的集群来组成存储池，LUN由目标器的几块物理驱动器组成。我们可以使用LUN作为系统物理驱动器来安装操作系统，LUN可以用在集群、虚拟服务器、SAN中。在虚拟服务器中使用LUN的主要用途是作为操作系统的存储。LUN的性能和可靠性根据在创建目标存储服务器时所使用的驱动器决定。

前置阅读

要了解创建iSCSI 目标器，点击下面的链接。

• 使用iSCSI Target创建集中式安全存储（一）

主服务器设置

系统信息和网络设置部分与前文的iSCSI 目标器相同 – 我们在相同的服务器上定义LUN。

• 操作系统 – CentOS 6.5 (Final)
• iSCSI 目标器 IP – 192.168.0.200
• 使用的端口 : TCP 860, 3260
• 配置文件 : /etc/tgt/targets.conf

在iSCSI 目标器使用LVM创建LUN

首先，用fdisk -l命令找出驱动器的列表，这会列出系统中所有分区的列表。

# fdisk -l

上面的命令只会给出基本系统的驱动器信息。为了得到存储设备的信息，使用下面的命令来得到存储设备的列表。

# fdisk -l /dev/vda && fdisk -l /dev/sda

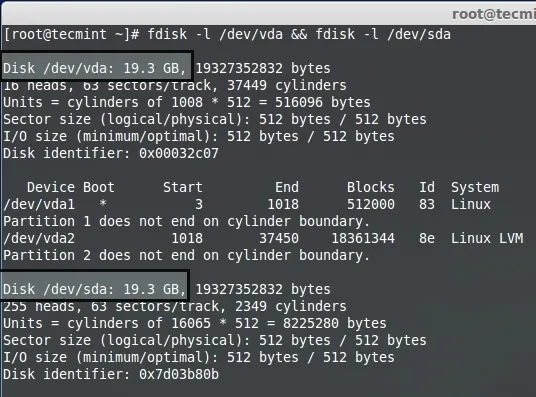

列出存储设备

注意：这里vda是虚拟机硬盘，因为我使用的是虚拟机来用于演示，/dev/sda 是额外加入的存储。

第一步： 创建用于LUN的LVM驱动器

我们使用/dev/sda驱动器来创建LVM。

# fdisk -l /dev/sda

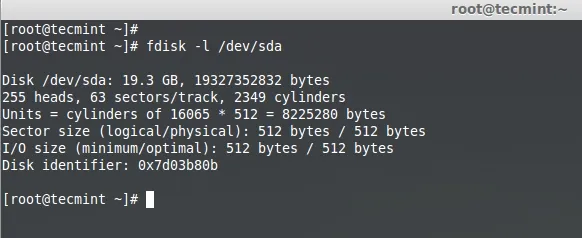

列出LVM驱动器

现在让我们使用如下fdisk命令列出驱动器分区。

# fdisk -cu /dev/sda

• 选项 ‘-c’ 关闭DOS兼容模式。
• 选项 ‘-u’ 用于列出分区表时给出扇区而不是柱面的大小。

使用n创建新的分区。

Command (m for help): n

使用p创建主分区。

Command action
   e   extended
   p   primary partition (1-4)

给我们创建的分区一个分区号。

Partition number (1-4): 1

到这里，我们就要设置LVM驱动器了。因此，我们需要使用默认的设置来使用整个驱动器。

First sector (2048-37748735, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-37748735, default 37748735):
Using default value 37748735

选择分区的类型，这里我们要设置LVM，因此使用8e。使用l列出所有的类型。

Command (m for help): t

选择想要改变类型的分区。

Selected partition 1
Hex code (type L to list codes): 8e
Changed system type of partition 1 to 8e (Linux LVM)

在改变完类型之后，通过打印（p）选项来列出分区表。

Command (m for help): p

Disk /dev/sda: 19.3 GB, 19327352832 bytes
255 heads, 63 sectors/track, 2349 cylinders, total 37748736 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk identifier: 0x9fae99c8

   Device Boot      Start         End      Blocks   Id  System
/dev/sda1            2048    37748735    18873344   8e  Linux LVM

使用w写入设置并退出fdisk工具，重启系统使设置生效。

作为参考，我下面附上了截图来给你在创建LVM驱动器时一个明确的指导。

创建LVM分区

系统重启后，使用fdisk命令列出分区表。

# fdisk -l /dev/sda

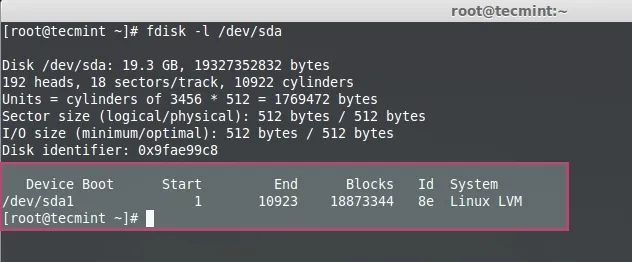

验证LVM分区

第二步： 为LUN创建逻辑卷

现在我们使用‘pvcreate’命令创建物理卷。

# pvcreate /dev/sda1

用iSCSI的名字创建卷组来区分这个卷组。

# vgcreate vg_iscsi /dev/sda1

这里我定义了4个逻辑卷，因此在我的iSCSI target上就会有4个LUN。

# lvcreate -L 4G -n lv_iscsi vg_iscsi
# lvcreate -L 4G -n lv_iscsi-1 vg_iscsi
# lvcreate -L 4G -n lv_iscsi-2 vg_iscsi
# lvcreate -L 4G -n lv_iscsi-3 vg_iscsi

列出物理卷、卷组和逻辑卷确定。

# pvs && vgs && lvs
# lvs

为了更好地理解上面的命令，我在下面包含了截图作为参考。

创建LVM逻辑卷

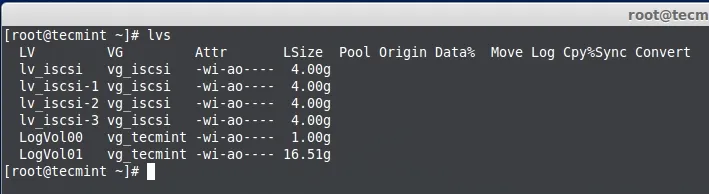

验证LVM逻辑卷

第三步: 在目标器中定义LUN

我们已经创建了逻辑卷并准备使用LUN，现在我们在目标器配置中定义LUN，只有这样做它才能用在客户机中（发起程序）。

用你选择的编辑器打开位于‘/etc/tgt/targets.conf’的目标器配置文件。

# vim /etc/tgt/targets.conf

追加下面的target配置文件中的定义。保存并关闭文件。

<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi
</target>
<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi-1
</target>
<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi-2
</target>
<target iqn.2014-07.com.tecmint:tgt1>
       backing-store /dev/vg_iscsi/lv_iscsi-3
</target

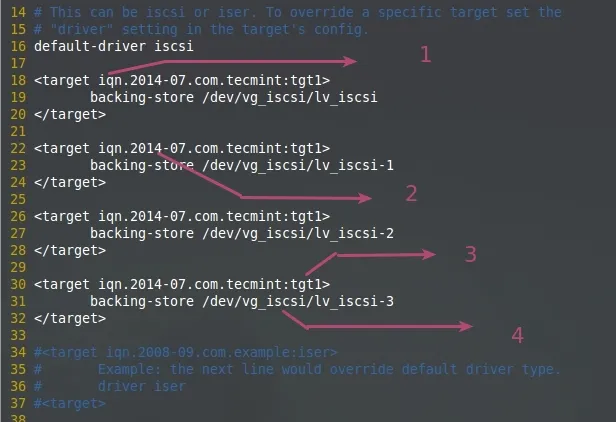

在target中配置LUN

上图的解释：

1. iSCSI 采取限定名 (iqn.2014-07.com.tecmint:tgt1).
2. 名称随便你
3. 用于确定目标名， 这是这台服务器中的第一个目标
4. LVM共享特定的LUN。

接下来使用下面的命令重载tgd服务配置。

# /etc/init.d/tgtd reload

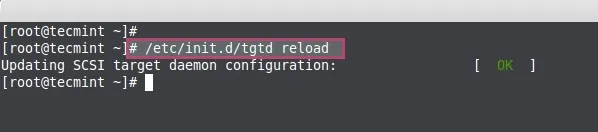

重载配置

接下来使用下面的命令验证可用的LUN。

# tgtadm --mode target --op show

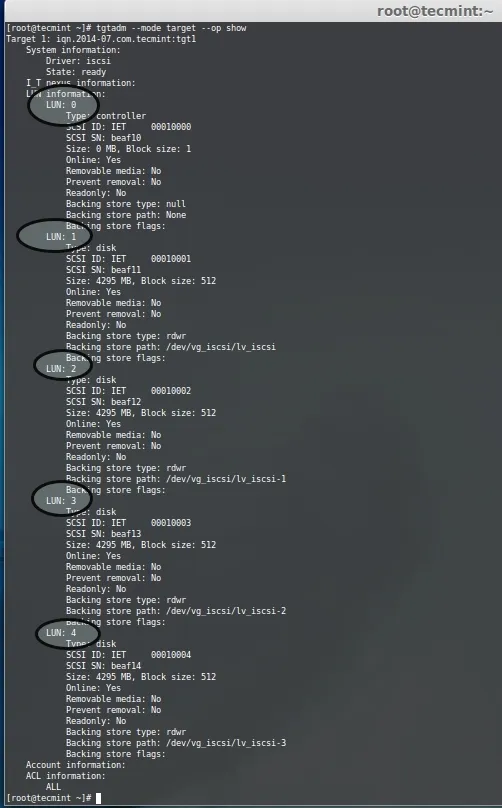

列出可用LUN

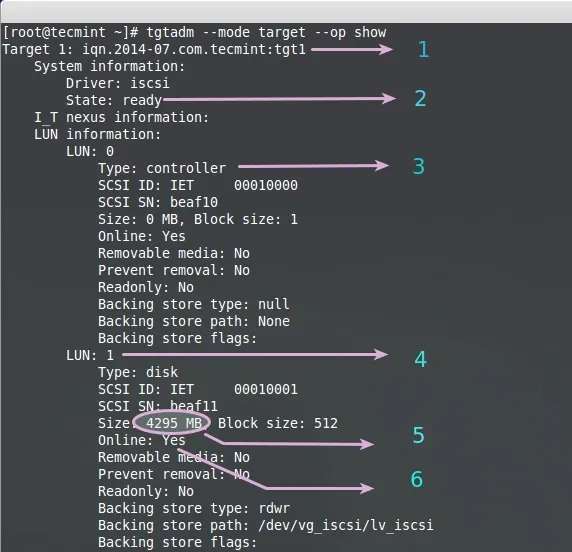

LUN信息

上面的命令会列出可用LUN的下面这些信息

1. iSCSI 限定名
2. iSCSI 已经准备好
3. 默认LUN 0被控制器所保留
4. LUN 1是我们定义的目标器
5. 这里我为每个LUN都定义了4GB
6. 在线： 是的，这就是可以使用的LUN

现在我们已经使用LVM为目标器定义了LUN，这可扩展并且支持很多特性，如快照。我们将会在第三部分了解如何用目标器授权，并且本地挂载远程存储。

---
