Cacti 是一个很棒的开源网络监视系统，它广泛使用于图形化地展示网络元素，例如带宽、存储、处理器和内存使用。使用它的基于Web 的界面，你可以轻松地创建和组织各种图表。然而，它默认并没有提供一些高级功能，例如合并图片、使用多个来源创建聚合图形、迁移 Cacti 到另一台服务器。使用 Cacti 的这些功能你还需要一些经验。在该教程中，我们会看到如何在将两幅 Cacti 图片合并为一幅。
看看这个例子。在过去的 6 个月中，客户端 A 连接到了交换机 A 的端口 5。端口 5 发生了错误，因此客户端迁移到了端口 6。由于 Cacti 为每个接口/元素使用不同的图，客户端的带宽历史会分成端口 5 和端口 6。结果是对于一个客户端我们有两幅图片 – 一幅是 6 个月的旧数据，另一幅保存了后续的数据。
在这种情况下，我们实际上可以合并两幅图片将旧数据加到新的图中，使得用一个单独的图为一个用户保存历史的和新数据。本教程将会解释如何做到这一点。
Cacti 将每幅图片的数据保存在它自己的 RRD（round robin database，循环数据库）文件中。当请求一幅图片时，根据保存在对应 RRD 文件中的值生成图。在 Ubuntu/Debian 系统中，RRD 文件保存在 /var/lib/cacti/rra，在 CentOS/RHEL 系统中则是 /var/www/cacti/rra。
合并图片背后的思想是更改这些 RRD 文件使得旧 RRD 文件中的值能追加到新的 RRD 文件中。
情景
一个客户端的服务在 eth0 上运行了超过一年。由于硬件损坏，客户端迁移到了另一台服务器的 eth1 接口。我们想展示新接口的带宽，同时保留超过一年的历史数据。该客户端希望只在一幅图中显示。
确定图的 RRD 文件
图合并的首个步骤是确定与图相关联的 RRD 文件。我们可以通过以调试模式打开图检查文件。要做到这点，在 Cacti 的菜单中： 控制台 > 管理图 > 选择图 > 打开图调试模式。
旧图：

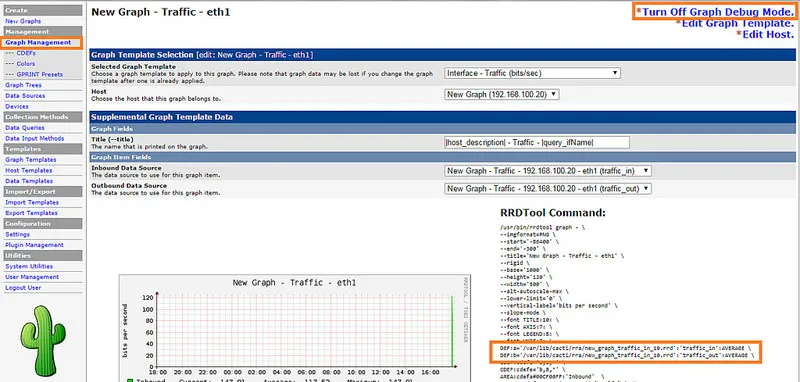

新图：
从样例输出（基于 Debian 系统）中，我们可以确定两幅图片的 RRD 文件：
- 旧图： /var/lib/cacti/rra/old_graph_traffic_in_8.rrd
- 新图： /var/lib/cacti/rra/new_graph_traffic_in_10.rrd
准备脚本
我们会用一个 RRD 剪接脚本 来合并两个 RRD 文件。下载该 PHP 脚本，并安装到 /var/lib/cacti/rra/rrdsplice.php (Debian/Ubuntu 系统) 或 /var/www/cacti/rra/rrdsplice.php (CentOS/RHEL 系统)。
下一步，确认 Apache 用户拥有该文件。
在 Debian 或 Ubuntu 系统中，运行下面的命令：
# chown www-data:www-data rrdsplice.php
并更新 rrdsplice.php。查找下面的行：
chown($finrrd, "apache");
用下面的语句替换：
chown($finrrd, "www-data");
在 CentOS 或 RHEL 系统中，运行下面的命令即可：
# chown apache:apache rrdsplice.php
合并两幅图
通过不带任何参数运行该脚本可以获得脚本的使用语法。
# cd /path/to/rrdsplice.php
# php rrdsplice.php
